云上实践：基于YOLO11的仪表盘指针位置检测模型训练全流程

在工业自动化和设备巡检场景中，指针式仪表仍然大量存在。如何通过计算机视觉技术自动识别仪表读数，是提升巡检效率的关键环节。本文将围绕“仪表盘指针位置检测”这一具体任务，介绍如何利用YOLO11目标检测模型，在云上完成从数据集准备、模型训练到评估落地的工程化实践。

数据集获取

百度网盘：点击获取数据集

提取码：9o4g

链接仅作为本文配套数据资源入口，请按数据集说明合理使用。

业务场景与需求分析

指针式仪表广泛应用于压力、温度、流量等参数的测量。传统的人工巡检方式效率低、易出错，且难以实现实时监控。通过目标检测模型定位仪表盘的基准点（base）、最小值（minimum）、最大值（maximum）以及指针尖端（tip），可以为后续的读数计算提供精确的坐标信息。

该场景对模型的核心要求包括：

• 高精度定位：指针尖端和刻度基准点的位置偏差会直接影响读数准确性。
• 多尺度适应：不同仪表的量程、单位、表盘布局差异较大，模型需要具备良好的泛化能力。
• 实时性：在边缘设备或云端推理时，需要满足一定的处理速度。

YOLO11作为当前主流的单阶段目标检测框架，在精度与速度之间取得了较好的平衡，非常适合此类工业视觉任务。

数据集说明（来源：数据集说明表）

本实践使用的数据集为“仪表盘指针位置检测数据集”，该项目名称为 gauge_pointer。该数据集包含9052张经过标注的仪表盘图像，涵盖了多种量程、单位和品牌的指针式仪表。

标注类别

数据集定义了4个目标类别：

• base：仪表盘的基准点，通常位于刻度起始位置。
• maximum：仪表盘的最大刻度点。
• minimum：仪表盘的最小刻度点。
• tip：指针的尖端位置。

数据集规模与格式

• 图片数量：9052张（其中100张样本已导出用于快速验证）。
• 标注格式：采用Label Studio导出的JSON格式，包含每个目标的边界框坐标和类别信息。
• 原始素材：数据集包含一段视频素材，可用于预览或生成更多训练样本。

适用任务

该数据集适用于以下计算机视觉任务：

• 目标检测：定位仪表盘上的关键点（base、minimum、maximum、tip）。
• 仪表读数：结合检测到的关键点坐标，通过几何计算得出指针读数。
• 设备巡检：作为工业场景中自动化巡检系统的组成部分。

数据准备与云上存储建议

在云上组织训练数据时，建议遵循以下流程：

1. 数据存储与版本管理

将原始图像和标注文件统一存储在对象存储服务中（如阿里云OSS），并按以下目录结构组织：

gauge_pointer/
├── images/
│   ├── train/
│   ├── val/
│   └── test/
├── labels/
│   ├── train/
│   ├── val/
│   └── test/
└── data.yaml

• 版本管理：每次数据集更新后，通过OSS的版本控制功能或Git LFS记录变更，确保训练可复现。
• 数据划分：建议按8:1:1的比例划分训练集、验证集和测试集，并确保各类别样本分布均衡。

2. 标注数据转换

Label Studio导出的JSON标注文件需要转换为YOLO格式（每张图片对应一个txt文件，每行格式为：class_id x_center y_center width height）。可以使用以下Python脚本完成转换：

import json
import os

def convert_label_studio_to_yolo(json_path, output_dir, img_width, img_height):  with open(json_path, 'r') as f:
data = json.load(f)
  for item in data:
img_name = item['file_upload'].split('/')[-1].replace('.jpg', '.txt')
label_path = os.path.join(output_dir, img_name)

with open(label_path, 'w') as out_f:  for annotation in item['annotations'][0]['result']:
if annotation['type'] == 'rectanglelabels':  x = annotation['value']['x'] / 100.0 * img_width  y = annotation['value']['y'] / 100.0 * img_height  w = annotation['value']['width'] / 100.0 * img_width  h = annotation['value']['height'] / 100.0 * img_height
  # 转换为YOLO格式（归一化后的中心坐标和宽高）  x_center = (x + w / 2) / img_width  y_center = (y + h / 2) / img_height  width = w / img_width  height = h / img_height
  class_id = annotation['value']['rectanglelabels'][0]  class_map = { 'base': 0, 'maximum': 1, 'minimum': 2, 'tip': 3}  out_f.write(f"{class_map[class_id]} {x_center:.6f} {y_center:.6f} {width:.6f} {height:.6f}n")

3. 数据增强

仪表盘图像可能存在光照变化、倾斜、遮挡等情况。建议在训练时使用YOLO11内置的数据增强策略，如马赛克、随机缩放、颜色抖动等，以提升模型的鲁棒性。

训练任务设计

1. 模型选择

YOLO11提供了多种规模的预训练模型，从nano（n）到extra large（x）。对于仪表盘指针检测任务，推荐使用 YOLO11n 或 YOLO11s 作为起点，兼顾推理速度和检测精度。

2. 训练配置

以下是一个基于YOLO11的训练配置文件示例（train.yaml）：

# 数据集路径
path: /path/to/gauge_pointer  # 数据集根目录
train: images/train   # 训练集图片路径
val: images/val # 验证集图片路径
test: images/test     # 测试集图片路径（可选）

# 类别信息
nc: 4
names: ['base', 'maximum', 'minimum', 'tip']

# 超参数
lr0: 0.01     # 初始学习率
lrf: 0.01     # 最终学习率因子
momentum: 0.937 # SGD动量
weight_decay: 0.0005  # 权重衰减
warmup_epochs: 3# 预热轮数
warmup_momentum: 0.8  # 预热初始动量
box: 7.5# 边界框损失权重
cls: 0.5# 分类损失权重
dfl: 1.5# DFL损失权重
hsv_h: 0.015  # 色调增强
hsv_s: 0.7    # 饱和度增强
hsv_v: 0.4    # 明度增强
degrees: 0.0  # 旋转角度
translate: 0.1# 平移
scale: 0.5    # 缩放
shear: 0.0    # 剪切
perspective: 0.0# 透视
flipud: 0.0   # 上下翻转概率
fliplr: 0.5   # 左右翻转概率
mosaic: 1.0   # 马赛克增强概率
mixup: 0.0    # MixUp增强概率

3. 启动训练

在云上环境（如ECS GPU实例）中，可以使用以下命令启动训练：

yolo train model=yolo11n.pt data=train.yaml epochs=100 imgsz=640 batch=16 device=0

• model：指定预训练权重，yolo11n.pt 为nano版本。
• epochs：训练轮数，根据数据集规模和收敛情况调整，建议100-200轮。
• imgsz：输入图像尺寸，640x640是YOLO系列的常用尺寸。
• batch：批次大小，根据GPU显存调整。
• device：指定GPU设备编号。

训练过程中，系统会生成训练日志、权重文件和验证结果，建议使用TensorBoard或WandB进行可视化监控。

模型评估与复核

1. 评估指标

训练完成后，使用验证集评估模型性能，重点关注以下指标：

• [email protected]：IoU阈值为0.5时的平均精度。
• [email protected]:0.95：IoU阈值从0.5到0.95（步长0.05）的平均精度。
• Precision/Recall：精确率和召回率。

对于仪表盘指针检测任务，建议[email protected]达到0.95以上，[email protected]:0.95达到0.80以上。

2. 可视化验证

通过YOLO11的验证模式，可以生成预测结果的可视化图像，便于人工复核：

yolo val model=runs/train/exp/weights/best.pt data=train.yaml

生成的验证结果图像会保存在 runs/val/exp 目录下，可以直观查看模型对各类别的检测效果。

3. 错误分析

重点关注以下错误类型：

• 漏检：模型未检测到指针尖端或基准点。
• 误检：将背景或其他物体误识别为关键点。
• 定位偏差：检测框位置与实际标注存在较大偏移。

针对错误样本，可以回传至数据标注平台进行补充标注或修正，形成迭代闭环。

工程化落地注意点

1. 模型部署

训练好的YOLO11模型可以导出为ONNX或TensorRT格式，用于云端或边缘端推理：

yolo export model=runs/train/exp/weights/best.pt format=onnx

在云上推理服务中，可以基于函数计算或容器服务部署模型API，实现实时或批量的仪表盘图像分析。

2. 推理后处理

检测到关键点后，需要通过几何计算将像素坐标转换为仪表读数。常见方法包括：

• 角度法：根据指针尖端与基准点、最大刻度点的夹角计算读数。
• 比例法：根据指针尖端在base与maximum之间的线性位置计算读数。

3. 持续迭代

工业场景中的仪表类型繁多，建议建立持续的数据采集和模型更新机制：

• 定期收集新仪表的图像数据。
• 通过主动学习筛选置信度低的样本进行人工标注。
• 使用增量训练或模型微调，逐步扩展模型支持的仪表种类。

素材配图建议

以下为文章中建议使用的配图素材，均来自数据集样本和训练过程截图：

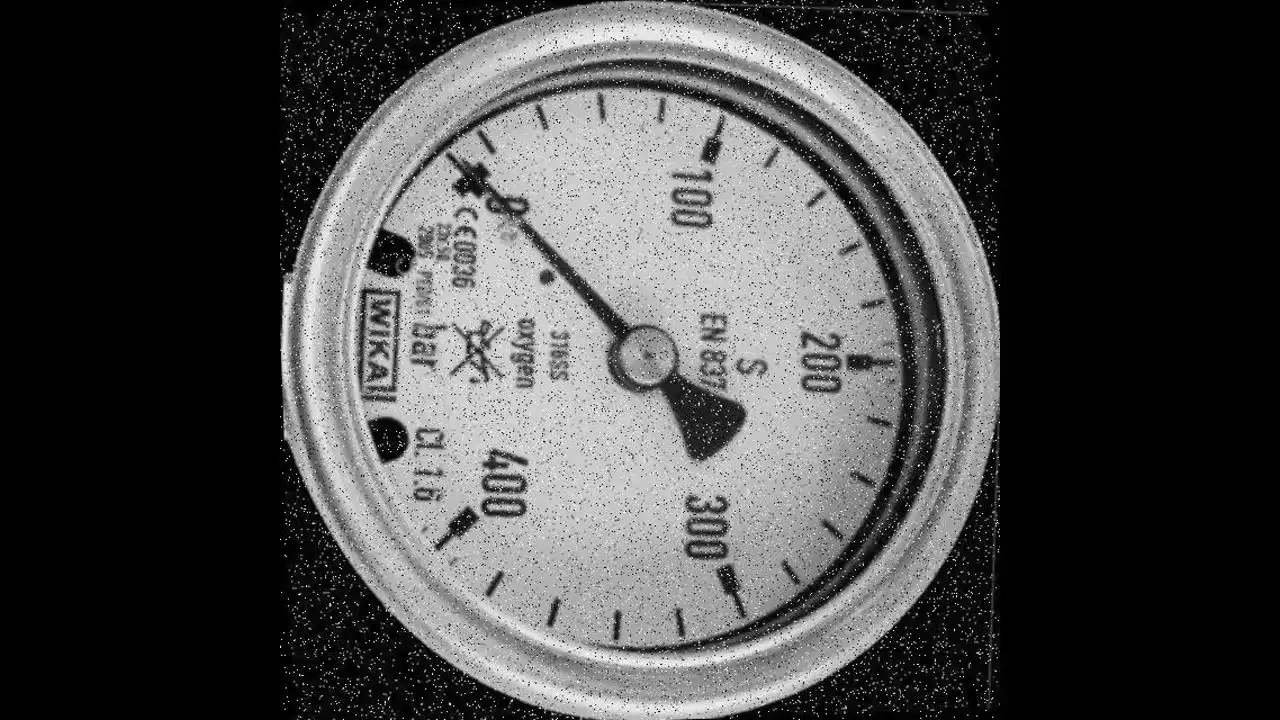

图1：数据集原始样本抽帧，展示该场景下的典型画面。

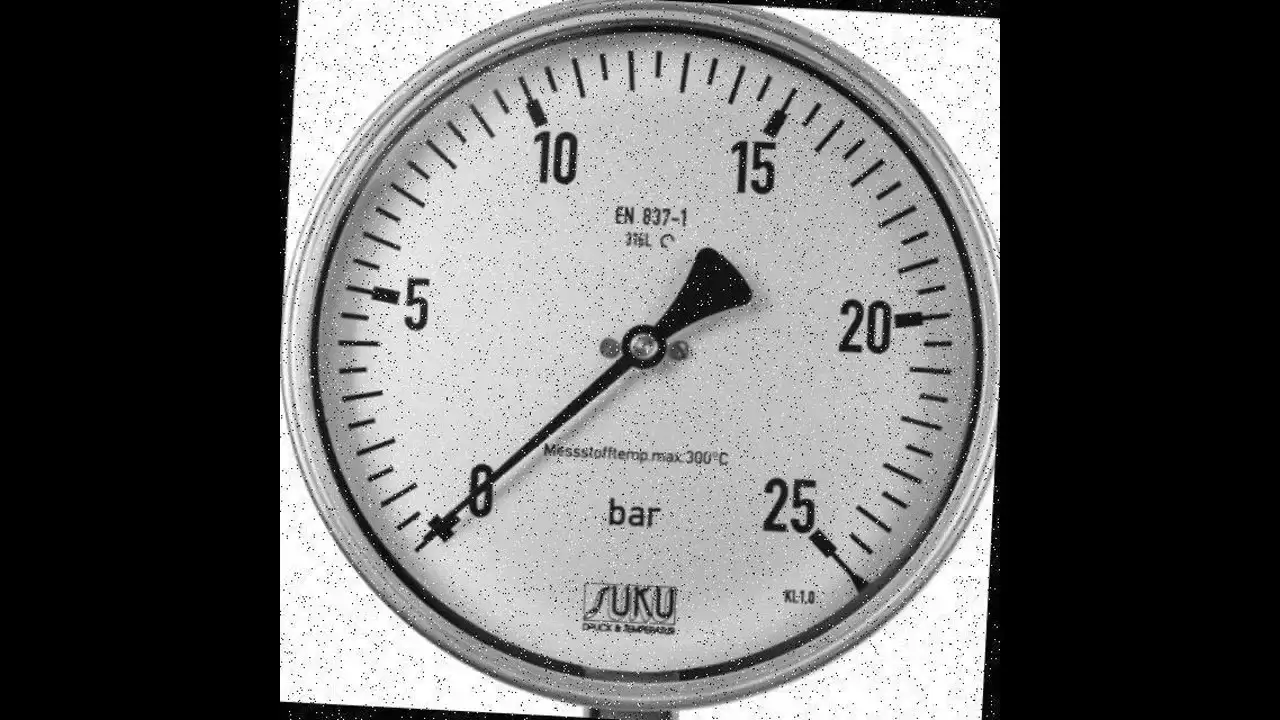

图2：数据集原始样本抽帧，展示该场景下的典型画面。

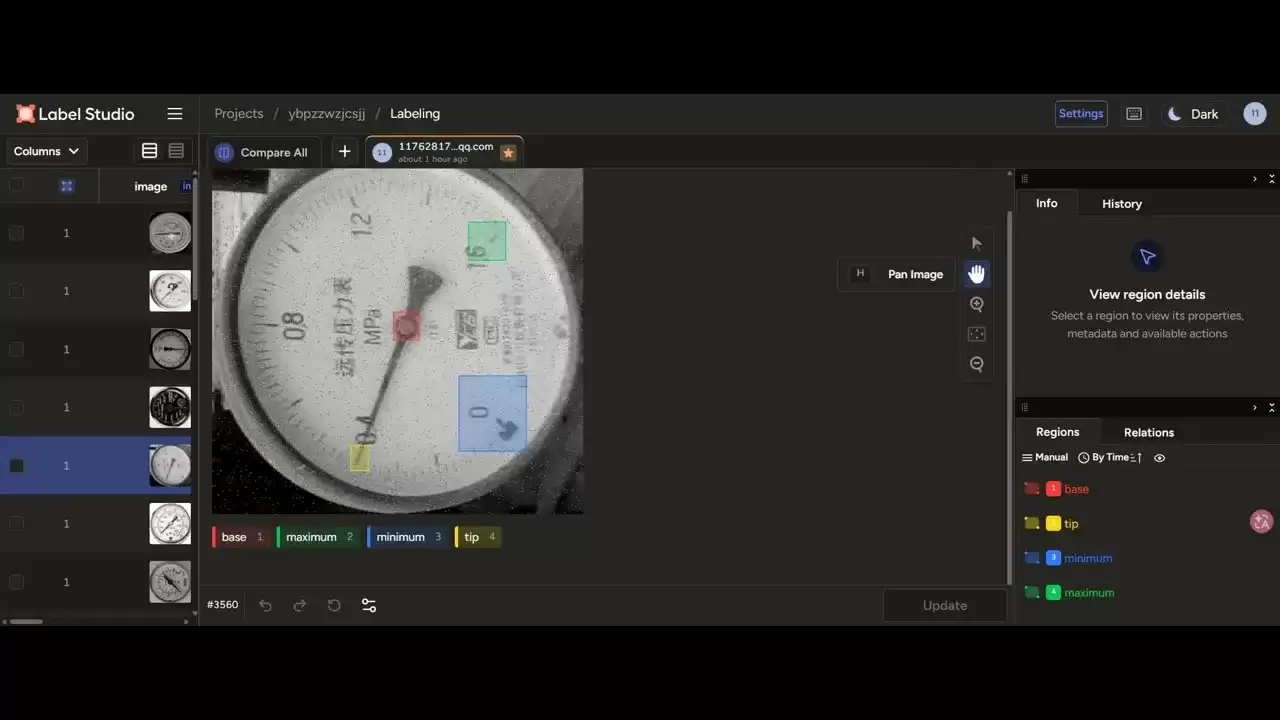

图3：Label Studio标注界面截图，展示样本标注过程和标注框位置。

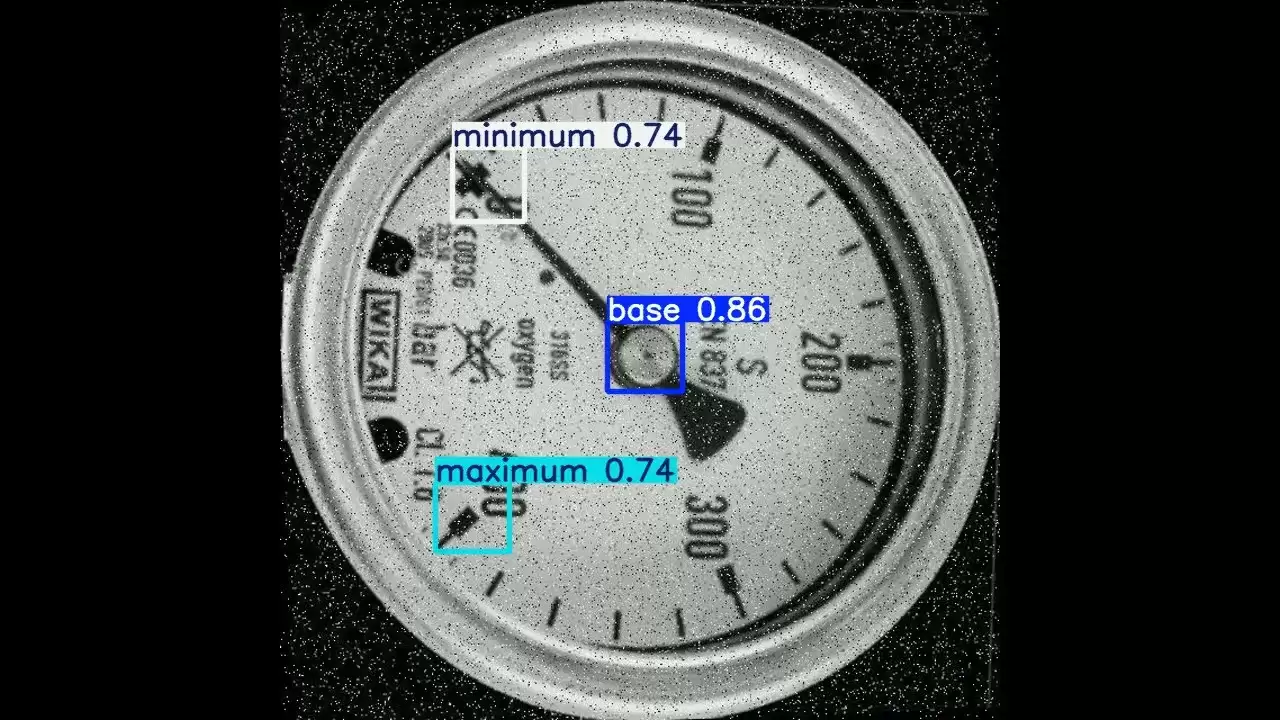

图4：模型验证结果截图，展示系统对当前样本的检测框、类别文本和置信度。

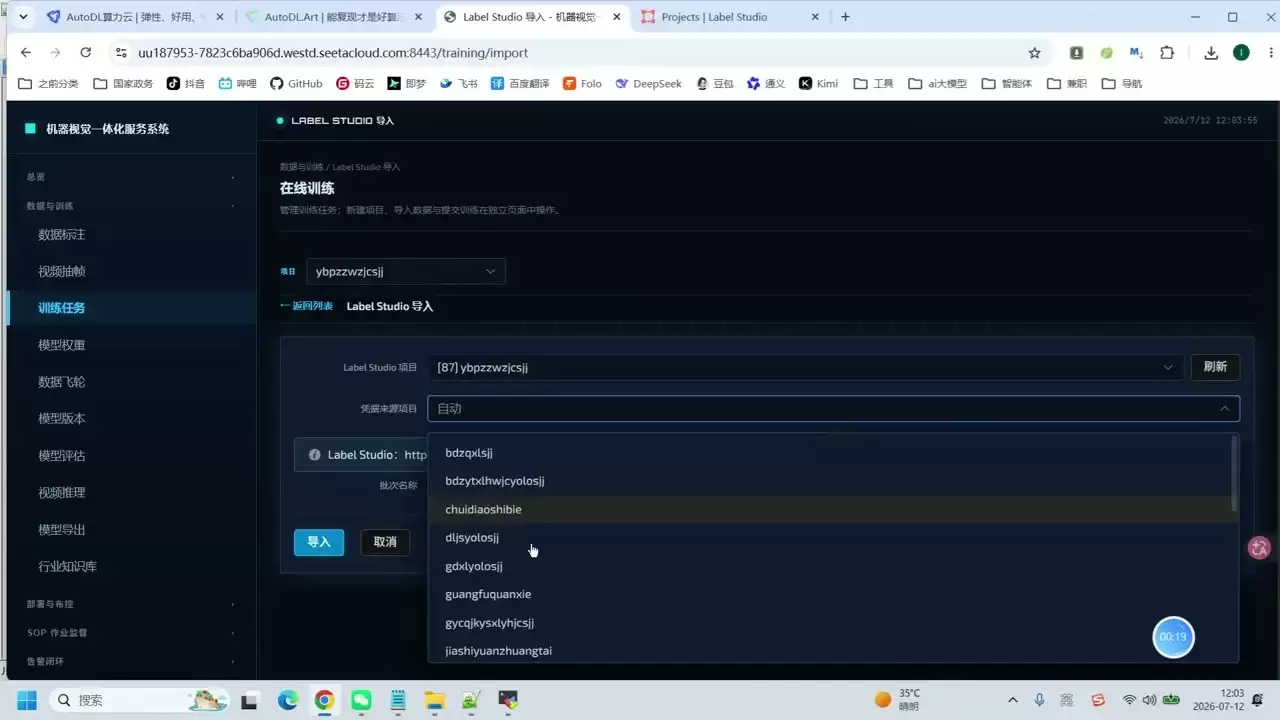

图5：系统模型训练操作界面截图，展示训练配置、参数设置或训练过程。

总结

本文以仪表盘指针位置检测任务为例，详细介绍了基于YOLO11的云上训练全流程。从数据集准备、标注转换、训练配置到模型评估和工程化落地，每个环节都可以迁移至云上环境，利用对象存储、GPU计算和弹性推理服务提升效率。

关键要点总结：

1. 数据质量决定模型上限：确保标注的精确性和数据多样性。
2. 合理选择模型规模：YOLO11n适用于资源受限场景，YOLO11s在精度和速度间取得平衡。
3. 持续迭代是工业落地的关键：建立数据闭环，不断优化模型对新型仪表的适应能力。

希望本文的实践思路能为从事工业视觉和智能巡检的开发者提供参考。
